GROB

Desde 1956 produzindo máquinas para a indústria brasileira, bem como para a exportação, a GROB se especializou em produzir soluções completas para seus clientes.

Atualmente fabricam máquinas especiais e máquinas Stand Alone de 4 e 5 eixos.

CENTROS DE USINAGEM HORIZONTAIS DE 4 E 5 EIXOS

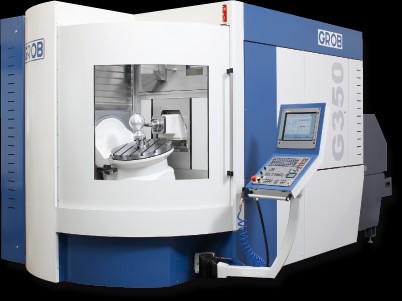

G350





Curso de Usinagem eixo X/Y/Z (mm) 600 / 855 / 805
Velocidade (Max.) eixo X/Y/Z (m/min) 65 / 42 / 90
Aceleração (Max.) eixo X/Y/Z (m/s2) 7
Força de Avanço (Max.) no eixo X/Y/Z (kN) 8
Precisão (VDI/DGQ 3441)
Tolerancia de posicionamento Tp no eixo X/Y/Z (mm) 0,008
Repetibilidade P5 no eixo X/Y/Z (mm) 0,005

Motofuso
Acionamento: Padrão
Porta-ferramenta para cones
ocos conforme DIN 69 893 HSK-A63
Diâmetro do eixo arvore
no rolamento dianteiro (mm) 70
Rotação Max (1/min) 12000
Potencia do fuso max. com ED 100% / 40% (kW) 29 / 39
Torque do fuso max. com ED 100% / 40% (Nm) 34,6 / 46,6



Acionamento: Opção
Porta-ferramenta para cones HSK-A63 HSK-A63 HSK-A63 HSK-A63
ocos conforme DIN 69 893
Diâmetro do eixo arvore
no rolamento dianteiro (mm) 70 70 80 65
Rotação n Max (1/min) 12000 18000 16000 28000
Potencia do fuso max. com ED 100% / 40% (kW) 40/52 29/39 25/35 40/53
Torque do fuso max. com ED 100% / 40% (Nm) 63,7 / 82,8 34,6 / 46,9 160 / 223 47/63
Tempo de cavaco-a-cavaco t2 conforme VDI 2852 (s) de acordo com rotação (Siemens 840D) 4,0 até n.max 4,0 até n.max 4,0 até n.max 4,0 até n.max



Magazine de ferramentas
Magazine de disco   HSK-A63
Quantidade de lugares; padrão   40

Peso da Peça
Capacidade de carga no palete (kg) 300
Capacidade de carga na mesa (kg) 380
Diametro de colisão (volteio) diam. (mm) 600

Peso (aprox.)
Peso total (kg) - (com e sem trocador de palete)     13000 / 15000

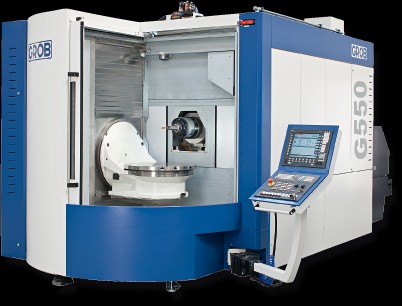

G550





Curso de Usinagem eixo X/Y/Z (mm) 800 / 1020 / 1020
Velocidade (Max.) eixo X/Y/Z (m/min) 65 / 50 / 80
Aceleração (Max.) eixo X/Y/Z (m/s2) 8
Força de Avanço (Max.) no eixo X/Y/Z (kN) 8
Precisão (ISO 230-2 de 15.03.2006)
Tolerancia de posicionamento A bi-direcional no eixo X/Y/Z (mm) 0,006
Repetibilidade R bi-direcional no eixo X/Y/Z (mm) 0,004

Motofuso
Acionamento: Padrão
Porta-ferramenta para cones
ocos conforme DIN 69 893 HSK-A63
Diâmetro do eixo árvore
no rolamento dianteiro (mm) 70
Rotação Max (1/min) 12000
Potencia do fuso max. com ED 100% / 40% (kW) 29 / 39
Torque do fuso max. com ED 100% / 40% (Nm) 34,6 / 46,6



Acionamento: Opção
Porta-ferramenta para cones HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A100 HSK-A100
ocos conforme DIN 69 893
Diâmetro do eixo arvore no rolamento dianteiro (mm) 70 70 80 65 100 110
Rotação n Max (1/min) 12000 18000 16000 30000 10000 9000
Potencia do fuso max. com ED 100% / 40% (kW) 40/52 29/39 25/35 40/53 20/26 54/65
Torque do fuso max. com ED 100% / 40% (Nm) 63,7/82,8 34,6/46,9 160 / 223 48/63 262 / 340 470 / 575

Magazine de ferramentas Pick-Up Magazine de Disco Duplo
Magazine de disco HSK-A63 HSK-A63 HSK100
Quantidade de lugares; padrão 60 2x 60 2x 30

Diâmetro da mesa (mm) 770
Capacidade de carga (kg) (palete/mesa) 700/800
Tamanho do palete (mm) 630x630
Diametro de colisão (volteio) diam. (mm) 900

Peso total (kg)  -  (com / sem trocador de palete) 20000 / 24000

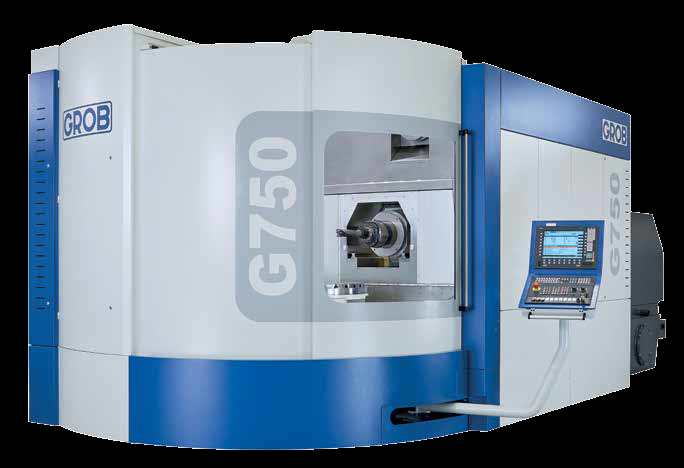

G750





Curso de Usinagem eixo X/Y/Z (mm) 1000 / 1100 / 1170
Velocidade (Max.) eixo X/Y/Z (m/min) 65 / 50 / 75
Aceleração (Max.) eixo X/Y/Z (m/s2) 9,5*
Força de Avanço (Max.) no eixo X/Y/Z (kN) 12*
Precisão (ISO 230-2:2006)
Precisão de posicionamento no eixo X/Y/Z (mm) 0,006
Repetibilidade R no eixo X/Y/Z (mm) <0,003

Motofuso
Acionamento: Padrão
Porta-ferramenta para cones
ocos conforme DIN 69 893 HSK-A63
Diâmetro do eixo arvore
no rolamento dianteiro (mm) 70
Rotação Max (U/min) 12000
Potencia do fuso max. com ED 100% / 40% (kW) 29 / 39
Torque do fuso max. com ED 100% / 40% (Nm) 34,6 / 46,6
Tempo de cavaco-a-cavaco t2, conforme VDI 2852 (s) de acordo com rotação (SIEMENS 8400 sl) 3,4 até n=max
Fixação do motofuso (Nm) 1.200

Acionamento: Opção
Porta-ferramenta para cones HSK-A63 HSK-A63 HSK-A63 HSK-A63 HSK-A100 HSK-A100
ocos conforme DIN 69 893
Diâmetro do eixo arvore
no rolamento dianteiro (mm) 70 70 80 65 100 110
Rotação n Max (1/min) 12000 18000 16000 27000 10000 9000
Potencia do fuso max. com ED 100% / 40% (kW) 40/52 29/39 25/32 40/53 20/26 54/65
Torque do fuso max. com ED 100% / 40% (Nm) 63,7 / 82,8 34,6 / 46,9 159/206 48/63 262/340 470/575**
Tempo de cavaco-a-cavaco t2, conforme VDI 2852 (s) de acordo com rotação (SIEMENS 8400 sl) 3,4 até n=max 3,4 até n=max 3,4 até n=7000 3,4 até n=16000 4,0 até n=5000 4,0 até n=4500

Magazine de ferramentas Disco Simples Duplo Mag.de disco
Magazine de disco HSK-A63 HSK-A63 HSK-100
Quantidade de lugares; padrão 60 2x 60 2x 30

Peso da Peça
Capacidade de carga no palete (kg) 1.000 / 1.500 ****
Tamanho do Palete (mm) 800x800
Diametro de colisão (volteio) diam. (mm) 1.280










G550T







Curso de Usinagem eixo X/Y/Z (mm) 800 / 950 / 1020
Velocidade (Max.) eixo X/Y/Z (m/min) 65 / 50 / 80
Aceleração (Max.) eixo X/Y/Z (m/s2) 8
Força de Avanço (Max.) no eixo X/Y/Z (kN) 8
Precisão (ISO 230-2 de 15.03.2006)
Tolerancia de posicionamento Tp no eixo X/Y/Z (mm) 0,006
Repetibilidade P5 no eixo X/Y/Z (mm) 0,004
Ampliação

Motofuso
Acionamento: Padrão
Porta-ferramenta para cones
ocos conforme DIN 69 893 HSK-T100
Diâmetro do eixo arvore
no rolamento dianteiro (mm) 100
Rotação n Max (1/min) 10000
Potencia do fuso max. com ED 100% / 40% (kW) 50/66
Torque do fuso max. com ED 100% / 40% (Nm) 258/340

Eixo B
Mesa giratória diam (mm) 770
Rotação max (1/min) 800
Torque max da mesa com ED 100% / 40% (Nm) 1070/1490

Magazine de ferramentas Pick-Up Disco Duplo
Magazine de disco HSK-A100 HSK-A100
Quantidade de lugares; padrão 20 2x 30

Peso máx sobre o palete (kg) 600
Peso máx sobre a mesa (kg) 750
Diametro de colisão diam. (mm) 900

Peso total (kg)  -  (sem/com trocador de palete) 20000 / 24000
