TOS VARNSDORF

Fabricante mundialmente conhecido por produzir Mandriladoras  de médio e grande porte.

Fundada em 1903 na República Tcheca, suas máquinas são conhecidas pela grande robustez, precisão e durabilidade.

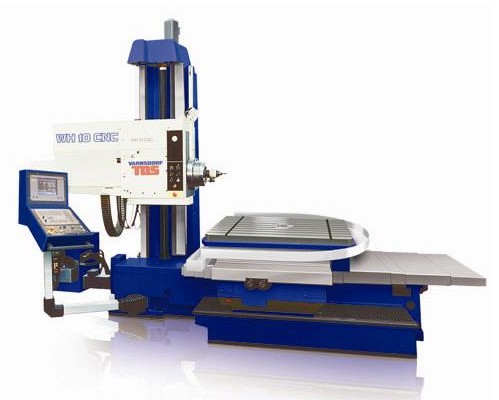

MANDRILHADORA TOS UNIVERSAL WH 10 CNC







Controle:     Siemens 840D ou Heindenhain iTNC 530
Acionamento, motores e principais componentes elétricos: Siemens
Cone do Spindle: ISO 50
Diâmetro do Spindle (mm): 100
Rotação do Spindle (rpm):   10 - 2.500
Potência do Motor Principal (kw): 20/25
Curso do eixo X (mm): 1.250
Curso do eixo Y (mm): 1.100
Curso do eixo Z (mm):     940
Curso do Spindle W (mm):  630
Superfície da mesa (mm): 1.000 x 1.120
Peso max. sobre a mesa (kg): 3.000
Avanços de trabalho X, Y, Z, W (mm/min):  4 - 4.000
Avanços rápidos (mm/min):  8.000
Rotação máx. da mesa (rpm):     2
Consumo total de energia (kva): 50
Peso da Máquina (kg): 13.400







MANDRILHADORA TOS WH (Q) 105 CNC

Controle:
Siemens 840 D ou Heindenhain iTNC 530
Drives, motores e principais componentes eletricos:
SIEMENS
Cone do spindle:
ISO 50
Diametro do spindle (mm):
105
Rotação do spindle - Cabeçote tipo R (rpm):
10 - 3.300
Potencia do motor (Kw):
28/35
Curso X (mm):
1.800
Curso Y (mm):
1.250 / 1.600
Curso Z (mm):
1.250
Curso W (mm):
630
Mesa (mm):
1.400 x 1.400 / 1.400 x 1.600
Avanço de trabalho (mm/min):
5-5.000
Avanço rápido X.Y,Z (mm/min):
10.000
Avanço rápido W (mm/min):
8.000
Avanço rápido B (rpm):
2
Peso max.admissivel na mesa(Kg):
5.000
Peso total da máquina (Kg):
17.600

Conteúdo

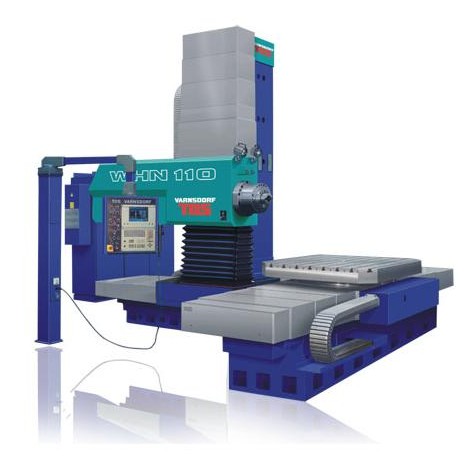

MANDRILHADORA TOS TIPO T WHN (Q, MC) 110







Controle:
Siemens 840 D ou Heindenhain iTNC 530
Drives, motores e principais componentes eletricos:
SIEMENS
Cone:
ISO 50
Diametro do spindle (mm):
112 / 125
Curso transversal (X) (mm):
1.600 / 2.000 / 2.500
Curso vertical (Y) (mm):
1.250 / 1.400 / 1.600
Curso longitudinal da coluna (Z) (mm):
800 / 1.000 / 1.250
Curso do mangote (W) (mm):
 710
Superficie da mesa (mm):  1.250 x 1.400 / 1.250 x 1.600
Peso admissível sobre a mesa (Kg):
8.000
Rotaçao do spindle: max. (rpm):
3.300
Potencia do motor (Kw):
 37/46
Avanço rápido X.Y,Z, W (mm/min):  10.000
Avanço de trabalho X, Y, Z, W:
6.000
Avanço rápido B (rpm):
2
Avanço de trabalho B (rpm):
0.003-1,5

Conteúdo







MANDRILHADORA TOS WHN (Q, MC) 130 CNC

Controle:  Siemens 840 D ou Heindenhain iTNC 530
Drives, motores e principais componentes eletricos:  SIEMENS
Cone do spindle:  ISO 50
Diametro do spindle (mm):  130 / 140
Curso transversal (X) (mm):  2.000 à 4.000
Curso vertical (Y) (mm):  1.600 / 2.000 / 2.500
Curso longitudinal da coluna (Z) (mm):  1.000 à 2.000
Curso do mangote (W) (mm):  800
Superficie da mesa (mm) :  1.600 x 1.800 / 1.800 x 2.240
Peso admissível sobre a mesa (Kg):  12.000
Rotação Máxima (rpm) : 3.000
Potencia do motor (Kw):  37/46
Avanço rápido X, Y, Z, W (mm/min):  10.000
Avanço de trabalho X, Y, Z, W (mm/min):  6.000
Avanço rápido B (rpm):  2
Avanço de trabalho B (rpm): 0.003-1,5

Conteúdo

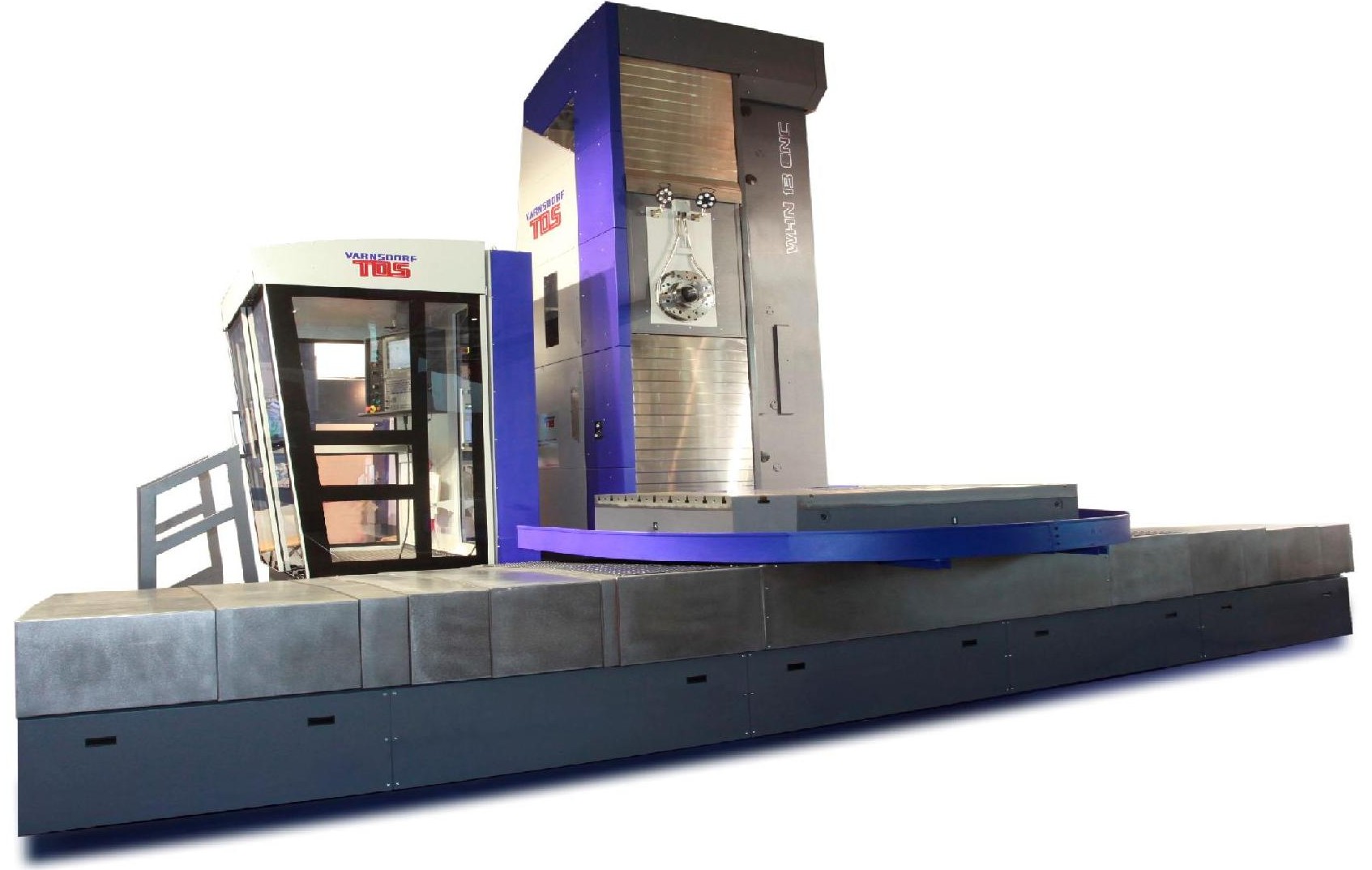

MANDRILHADORA TOS WHN (Q) 13/15 CNC

Controle:
Siemens 840 D ou Heindenhain iTNC 530
Acionamentos, motores e principais componentes eletricos:
SIEMENS
Cone:
ISO 50
Diametro do spindle (mm):
130 / 150
Rotação do spindle - Cabeçote tipo R (rpm):
10 - 3.000
Potencia do motor principal (Kw):
37/46
Curso transversal (X) (mm):
2.000 à 6.000
Curso vertical (Y) (mm):  2.000 à 3.500
Curso longitudinal da coluna (Z) (mm):
1.250 à 3.200
Curso do mangote (W) (mm):
800
Avanços de trabalho X, Y, Z, W (mm/min):
4 - 5.000
Avanço rápido:
X, Y, Z, W
10.000
B (S12) ou (S20) (rpm):
2
Superficie da mesa (mm):
 1.800 x 1.800 à 2.500 x 3.000
Peso admissível sobre a mesa (Kg): 12000/25000






MANDRILHADORA FLOOR TYPE WRD 130 E 150










WRD 130
WRD 150
Diametro do Spindle (mm)
130
150
Cone do Spindle
ISO 50
ISO 50
Rotação do Spindle (RPM)
10 – 3.000
10 – 2.500
Potência do Motor Principal (kW)
37/46
51/65
Max. Torque do Spindle (Nm)
2.535
2.460
Secção Transversal do RAM (mm)
450 x 450
450 x 450
Curso do Eixo X (mm)
5.000 – 27.000
5.000 – 27.000
  (increment 2.000) (increment 2.000)
Curso do Eixo Y (mm)
2.000 – 5.000
2.000 – 5.000

(increment 500)
(increment 500)
Curso do RAM Z (mm)
1.000
1.000
Curso do Spindle W (mm)
700
800
Avanços de trabalho X, Y, Z, W (mm.min-1)
1 – 8.000
1 – 8.000
Avanço Rapido – X (mm.min-1)
20.000
20.000
Avanço Rapido – Y (mm.min-1)
16.000
16.000
Avanço Rapido – Z, W (mm.min-1)
12.000
12.000
Quantidade de Ferramentas (mm)
40, 60, 80

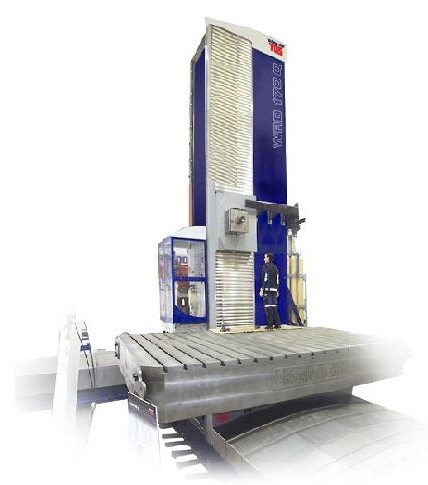

MANDRILHADORA TOS WRD 170







CNC:  Siemens 840D ou Heindenhain iTNC 530
Motores, acionamentos e principais componentes elétricos:  SIEMENS
Diametro do spindle (mm):  170
Cone do spindle:  ISO 50
Secção transversal do RAM (mm):  550 x 550
Curso X (mm):  5.000  -  29.000
Curso Y (mm):  4.000  -  6.000
Curso Z (RAM) (mm):  1.500
Curso W (mm):  1.000
Rotação (rpm):  10~2200
Potencia do motor principal (Kw):  71/88
Avanço de trabalho (m/min):  8 / X,Y,Z,W
Avanço rapido X (m/min):  20
Avanco rapido Y (m/min):  16
Avanço rápido Z,W (m/min):  12
Potencia dos motores dos eixos X,Y,Z,W(Kn):  40
